滌綸的聚合機理屬于逐步聚合（線性縮聚），聚合度是逐步提高的，因此，滌綸聚合物中還有少量的單體和低聚物存在。這些低聚物的聚合度較低，又以環狀形式存在。

環狀三聚體在滌綸低聚物中占70%以上的比例，在分散染料染色130-135℃時，其溶解度不足2mg/L，因此，在滌綸染色過程中，其很難被除去。

下面，先從滌綸的聚合原理說起，滌綸合成的三個階段：

1、開始階段：單體轉變為低聚體；

2、中期階段：低聚物轉化為高聚物；

3、后期階段：產物分子量增大，黏度增大，反應終止。

滌綸的聚合機理屬于逐步聚合（線性縮聚），聚合度是逐步提高的，因此，滌綸聚合物中還有少量的單體和低聚物存在。這些低聚物的聚合度較低，又以環狀形式存在。

環狀三聚體的結構高度對稱，極易聚集結晶，其形成的晶體熔點在310℃，熱穩定性與化學穩定性較高。環狀三聚體在滌綸低聚物中占70%以上的比例，在分散染料染色130-135℃時，其溶解度不足2mg/L，因此，在滌綸染色過程中，其很難被除去。

滌綸低聚物中另一種結構式線狀低聚物，線狀低聚物占滌綸低聚物中的25%左右，其分子結構中帶有極性端基，在水中有一定的溶解度，對滌綸染色影響較小。

綜上所述，滌綸低聚物中對滌綸染色造成影響的主要是環狀三聚體。

PS:滌綸染色過程中，暫沒有證據證明有新的低聚物產生。

低聚物去除與預防：

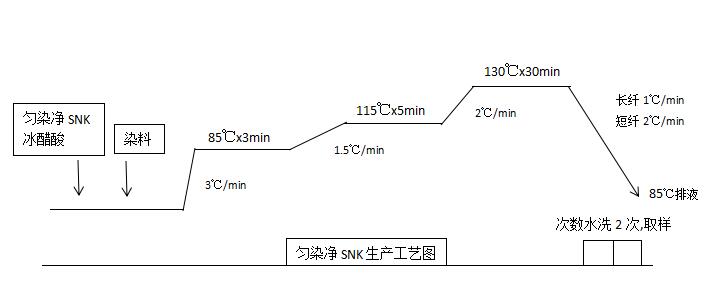

工藝：

配方：

染色工藝處方及條件

滌綸筒子紗線                 M    kg

分散染料(黑)                  X    %

勻染凈SNK                  1.0-2.0  g/l（或1-1.5% owf）

HAC                    0.5g/l

溫度丶時間 :   130℃X30min

浴比     1:6

低聚物去除勻染劑- 勻染凈SNK

核心優勢（低聚物去除劑作用）：

低聚物去除劑-勻染凈SNK代替傳統高溫勻染劑徹底解決筒子紗染色(特別是深寶藍丶藏青丶黑色等)產生的低聚物，避免產生白色粉末影響產品品質，避免產生各種色點色斑等疵病，色光純正，牢度好。

解決痛點：

防止白色粉末低聚物沾污殘留紗線，影響產品質量。 低聚物去除劑,筒子紗低聚物去除劑,滌綸筒子紗低聚物去除劑。

掃碼關注賽尼科 獲取更多印染紡織資訊
