滌綸織物如何提高特黑深度？　

滌綸織物染深色很簡(jiǎn)單，但要染出能滿足阿拉伯國家要求的特黑色就很困難，換句話說：染料成本非常好。

為了達(dá)到比一般黑色更深的效果，我們從調(diào)整染色配方、染整工藝流程：采用增深劑、增深樹酯等幾方面著手試驗(yàn)和改進(jìn)，最終生產(chǎn)出滿足出口（中東）阿拉伯國家要求的特黑產(chǎn)品，增強(qiáng)了出口競(jìng)爭(zhēng)力。

加工途徑和原理

經(jīng)過各種染色配方的調(diào)整和對(duì)比試驗(yàn)發(fā)現(xiàn)，無論怎樣調(diào)整染色配方，選用好的染料，增加染料用量，其黑度的提高仍非常有限；提高染色溫度，延長保溫時(shí)間，減少每缸織物裝載量對(duì)黑度的提高也只有一點(diǎn)效果，距離要求還相差很遠(yuǎn)；而使用浴中增深劑也沒有多大的作用。以上各種試驗(yàn)染出的成品與常規(guī)的黑色無明顯的差異。

然而經(jīng)過后整理時(shí)進(jìn)行增深劑處理，則黑度有了非常明顯的改進(jìn)，這是因?yàn)樵撛錾顒┦且环N能夠大量吸附在織物表面的助劑，能在纖維表面形成沉積，使織物表面產(chǎn)生大量高低不平的凹坑，從而使射入織物表面的光在纖維表面的增深劑的沉積層上產(chǎn)生折射、漫反射，使織物對(duì)入射光的吸收性大大增加，反射光大為減少，黑度得到提高。

通過對(duì)比試驗(yàn)可知，生產(chǎn)特殊黑色產(chǎn)品的有效途徑是在染色后進(jìn)行增深劑處理。施加增深劑后容易造成織物紕裂，為了提高增深劑的吸附量和防止增深劑使經(jīng)緯紗之間容易滑移，某些產(chǎn)品在上增深劑前應(yīng)添加增深樹脂，增深樹脂其實(shí)是一種防止紕裂的助劑。

上增深劑工藝：

 一般增深應(yīng)用：

浸漬法：

用量：

非硅增深劑ASA-6220（樹脂型）   3%-5%    （廣州市賽尼科高新材料公司生產(chǎn)）

時(shí)間：10-20min

PH值：5-6

浸軋法：

用量：

非硅增深劑ASA-6220（樹脂型） 30g/l - 80g/l   （廣州市賽尼科高新材料公司生產(chǎn)）

軋余率：60%-80%

PH值：5-6

烘干溫度（如有必要） 100℃以上

定型焙烘溫度及時(shí)間

150 ~ 180℃ ′ 1 ~ 3 min （合成纖維）

備注：

非硅增深劑ASA-6220 整理后，面料普遍能增深30%。

原需要8%的染料用量，現(xiàn)用5%即可達(dá)到。

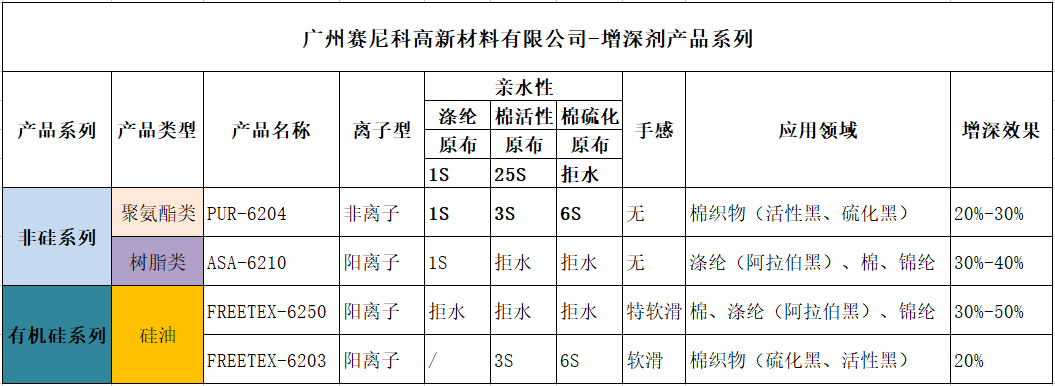

需要增深劑樣品請(qǐng)聯(lián)系：

手機(jī)/微信：

13431710840

掃碼關(guān)注賽尼科 獲取更多印染紡織資訊
